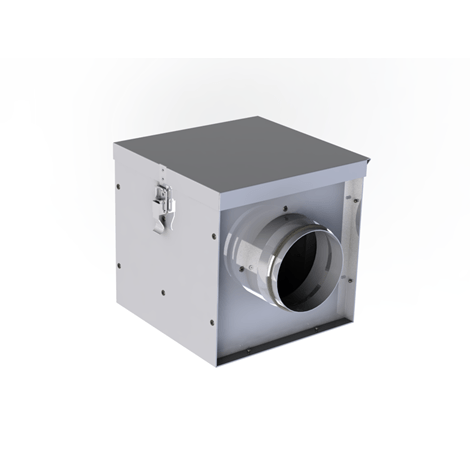

CamDuct LF CPF

  • Embocaduras circulares en entrada y salida de aire.
  • Marco metálico de acero galvanizado con pestaña de refuerzo anti corte
  • Montaje sencillo
  • Mantenimiento de los filtros simplificado
Tipo de producto Ancho (mm) Alto (mm) Profundidad (mm) Caudal de aire (m3/h) Diámetro 1 (mm) Media Pérdida de carga (Pa)
Filtro plegado 200 200 200 250 100 30
Filtro plegado 200 200 200 320 125 40
Filtro plegado 210 210 200 500 160 50
Filtro plegado 250 250 200 650 200 50
Filtro plegado 300 300 200 900 250 50
Filtro plegado 360 360 200 1200 315 50
Filtro plegado 450 450 200 2000 355 50
Filtro plegado 450 450 200 3000 400 50

Especificaciones

Aplicación
Instalación en conducto de filtros planos
Marco
Acero galvanizado
Pérdida de carga final recomendada
150
Junta
Neopreno
Opciones de Instalación
Apoyado (con patas ajustables opcionales) o suspendido
Montaje de los filtros mediante portafiltros tipo guía
Acceso a los filtros mediante registro superior con burlete de neopreno y cierre rápido tipo pestillo de palanca
Comentarios
Construcción modular mediante paneles de acero galvanizado de 0.8 mm de espesor sin aislamiento
Para prefiltros G4 de 48 mm
