對抗霧、鹽和碳氫化合物
Waston熱電聯產廠

用於 Watson Cogneration Plant 的 CamPulse GTC 燃氣輪機進氣過濾器可對抗霧、鹽和碳氫化合物

沃森熱電廠位於洛杉磯精煉廠內,是加利福尼亞州最大的熱電廠。該工廠為當地的煉油廠輸送400兆瓦的電量,並將多餘電力出售給當地的公用電網¹。該工廠有四台GE 7EA發動機,每台發動機均配有40英寸長的濾芯,安裝在進氣過濾室中。

工廠經理希望對不同過濾效率和濾料類型的過濾器進行評估。雖然與以前使用的M6過濾器相比,當前的E12過濾器能提供更好的發動機保護,但管理人員不確定其是否是當地條件和運營需求的最佳解決方案。康法需要通過現場CamLab測試進行驗證,然後進行工程實驗室分析。

現場條件

該工廠位於工業區的一條主要高速公路旁,該工業區是大型煉油廠和石化廠的所在地。儘管粉塵量少,但渦輪機仍會接觸到少量碳氫化合物和細顆粒。而且,該工廠正對著太平洋。這會使渦輪機暴露於高濃度鹽霧中。因此,需要充分的過濾保護以防止性能下降,且濾料應能應對高濕度和高鹽分的環境。

測試

該廠的每台渦輪機都有720個濾筒,等級為E12,這是通常用於燃氣輪機進氣過濾器的最高效率級別。為了優化過濾效率以適應環境條件,並最大程度降低阻力(dP),目前的E12解決方案已與三種效率較低的產品進行了對比測試:由康法提供的Tenkay GTC F9筒式過濾器和兩個不同的由其他跨國過濾器公司提供的筒式過濾器進行對比。

CamLab是一種便攜式實驗室,用於測試過濾器,已在現場調試了3個月。測試參數包括氣流、過濾器dP、過濾器效率、環境溫度和環境相對濕度。

測試結束時,四個過濾器被發送到位於蒙特利爾測試與學習中心的康法測試實驗室,在那裡對其進行了重新測試以驗證CamLab測試的結果。

表1中的阻力值表明,Tenkay GTC和過濾器D的阻力最低,但是,在現場測試結束時,過濾器B的dP高22%,而過濾器A的dP高15%。

一旦CamLab結果得到驗證,過濾器將在工程實驗室進行額外的對比測試:消靜電前和消靜電後的效率以及雨淋測試。

消靜電效率

過濾器消靜電效率可指示其真實效率等級。表2概述了過濾器的消靜電效率,表明Tenkay GTC是唯一在消靜電後仍保持其效率等級的過濾器。

雨淋測試(水噴霧測試)

最後,進行了一次雨淋測試,其中在CamLab測試中將水霧化至每個已容塵的過濾器上。結果表明,四個過濾器對模擬現場濃霧事件的靈敏度不同。另外還表明,當與污染物與雨水混合併長期暴露與雨水中時,預計壓力增長會更加迅速。

試驗一直進行到過濾器的壓差達到5“w.g.或經過3小時(以先發生的為準)。試驗結果如圖1所示,表明Tenkay GTC F9過濾器是唯一成功運行3小時的過濾器且最終阻力最低為1.9“w.g。

表1:阻力結果

過濾器 阻力 inch w.g. (@700 CFM)
過濾器 A (F9) 0.79
過濾器 B (E12) Current

0.84

Tenkay GTC (F9) 0.69
過濾器D (E10) 0.69

表2:消靜電效率結果

過濾器

消靜電效率

(EN779:2012 EN1822:2009)
過濾器 A (F9) F7
過濾器 B (E12)
目前
E11
Tenkay GTC (F9) F9
過濾器 D (E10) F9

請注意,對於EN1822:2009規定的E10、E11或E12過濾器等級,已放電的過濾器在最易穿透粒徑(MPPS:典型範圍為0.08-0.15 µm)下的效率必須分別超過85%、95%或99.5%。

另請注意,對於EN779:2012的F9過濾器等級,對0.4 µm顆粒物的效率必須大於70%。

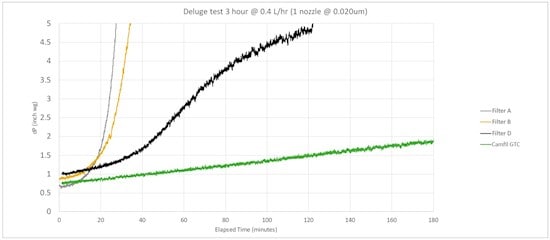

圖1:雨淋測試結果


表3:雨淋測試結果

過濾器 測試時間 (min) 噴水量 (lbs) 最大阻力 (inch w.g.)
過濾器 A (F9) 28 27 5.0
過濾器 B (E12) Current 35 31 5.0
Tenkay GTC (F9) 180 165 1.9
過濾器 D (F9) 122 98 5.0


討論

由於測試的總體目標是確定降低現場效率水平的具體影響,因此可以得出幾個結論。

  • 過濾器A在F7放電時的效率最低,而阻力為第二高,是第一個經過28分鐘模擬濃霧後在5"w.g.失效的過濾器。
  • 過濾器B在E11放電時的效率最高,但阻力也最高,並且是第二個經過35分鐘模擬濃霧後在5"w.g.失效的過濾器。
  • 康法過濾器和過濾器D的阻力相同,效率與F9相似,但是122分鐘後,D過濾器在5"w.g.時失效,而康法過濾器經過180分鐘的模擬濃霧後達到1.9”w.g。此外,在雨淋試驗後24小時,過濾器D仍處於潮濕浸泡狀態,而Tenkay GTC過濾器已完全乾燥,證明其具有較高的疏水性(抗水滲透性)。

結果表明,在選擇過濾器時,過濾器的效率只是需要考慮的一個因素。例如,模擬濃霧測試顯示當前E12(E11)過濾器的dP增幅非常高。如此高的dP可能會引起報警並可能導致汽輪機跳閘。然而,Tenkay GTC過濾器在霧天時仍保持F9效率,並且dP增幅最小,證明其可能是該地點的較好選擇。最後,雨淋測試後,GTC的干燥能力意味著更強的疏水性(抗水滲透性)。

為什麼康法GTC表現出色?

雖然脈衝過濾器已在世界各地供應,但此類過濾器最初是為高粉塵區域而設計。傳統的脈衝過濾器依靠在介質表面形成塵餅來優化其效率。而在沿海環境中,由於鹽份和其他親水性污染物的存在以及頻繁出現的濕度峰值,會使塵餅中的顆粒在過濾介質的表面上膨脹,從而導致高阻力。

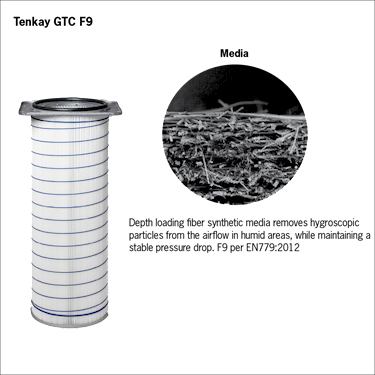

GTC的合成三維介質及其位於中間層的精細防水纖維可捕獲整個深度而非表面的鹽粒。從而實現了緩慢的氣流阻抗,在整個過濾器使用期間導致較低阻力。







除了濾料性能,康法HemiPleat®的開放式摺紙技術可提供更大的空間,使更多表面濾材接觸到氣流。這樣可降低整體阻力,更重要的是,在高濕度條件下將阻力增加降至最低,並在反吹清潔期間改善粉塵釋放。因此,低dP將為經營者帶來以下好處:

  • 減少意外停機
  • 降低維護成本增加發動機可用性
  • 提高功率輸出
  • 為什麼消靜電效率很重要?



為什麼消靜電效率很重要?


在某些合成過濾器介質的製造過程中,會積累電荷,這會暫時增加過濾器的初始效率。臨時電荷最終會耗盡,效率將直線下降。從理論上講,在電荷減少的同時,灰塵顆粒會積聚在過濾器上,從而提高效率。

在粉塵極多的區域,由於過濾器上積聚了灰塵,效率才得以提高——塵餅充當了額外的屏障,可以捕獲較小的顆粒,因此提高了平均效率。在粉塵少的地方,一旦靜電荷耗盡,粉塵通常不足以恢復效率。這可能會導致葉片結垢,從而堵塞渦輪機的冷卻孔,嚴重時會出現腐蝕,從而縮短渦輪機葉片的使用壽命。

與大多數沿海地區一樣,沃森·科根(Watson Cogen)的工廠粉塵濃度較低,但顆粒較小且較細,因此,重要的是要考慮消靜電效率,而不是購買過濾器時的平均效率。請始終根據EN779:2012或EN1822:2009要求提供測試報告



1 http://www.decentralized-energy.com/articles/2012/08/tesoro-gain-control-of-californias-largest-chp-plant-after-bp-deal.html
