ISO 29461-2 评价水雾环境下过滤器性能的首个国际标准

ISO 29461-2 评价水雾环境下过滤器性能的首个国际标准

首个针对过滤器在水雾环境条件下耐受性的评级标准,体现了过滤器的耐水性。

使用 ISO 29461-2, 用户们可以来判定什么样的透平机械进气系统过滤器在潮湿环境中性能最好。

为什么选择 ISO 29461-2?

1
当燃气轮机所用EPA过滤器不具备良好疏水性能时,其压气机叶片仍会结垢,或被侵蚀,腐蚀:当水存在于过滤器之上时,一些被过滤器所捕捉到的污染物会在水中溶解(例如盐分)。如果末级过滤器不具备疏水特性,水分渗透到了洁净空气侧,污染物也会通过渗透到过滤器下游的水进入机器内部。因此评估一个过滤器的疏水性是十分关键的。
2
如果过滤器排水性能较差,水分会聚积在过滤器滤材表面。这会导致过滤器阻力猛增,最坏的情形下甚至可能会造成机组跳机。高阻力也会也会进一步增加污染物透过滤材的风险。ISO29461-2 针对性地测试过滤器在高湿度环境下阻力波动的性能。
3
ISO 29461-2 :2022 是首个评估了过滤器在水雾环境下耐受性的官方标准,包括了阻力和疏水性。在此之前,因为没有一个统一的标准,过滤器制造商一般都会使用各自内部的测试方式,设置不同的测试参数对过滤器的疏水性进行测试;一些仅仅是根据EN  20811/ISO  811和AATC 127标准对过滤器滤材的疏水性进行测试;还有一些过滤器制造商根本就不会去测试疏水性, 这就造成了对过滤器进行比较的困难。ISO29461-2: 2022 是第一个衡量整个过滤器的疏水性与阻力的普遍标准,并且可以应用到所有透平机械机械进气系统过滤器。

ISO 29461-2测试方法

过滤器通过了耐水雾测试吗?它是具有疏水性的吗?

ISO 29461-2 要求过滤器根据以下测量参数进行测量和分级:

  • 测试过程为3小时
  • 过滤器的阻力必须小于1000Pa  (4 英寸水柱)
  • 过滤器下游不能有任何可被测量到的水分
  • 如果过滤器被标定为“疏水性”,选择性的测试方法可以被使用,即使用示踪指示剂来确定过滤器下游没有任何水分

  • 如果其满足1-3的标准,则过滤器通过耐湿雾测试。如果其满足1-4。过滤器可以被考虑为具有疏水性.

    ISO 29461-1 & ISO 29461-2

    当选择过滤器时候,同时考虑ISO 29461-1 效率分级标准 与 ISO29461-1 : 2 疏水性标准是十分重要的。对于大多数暴露在高湿环境下的应用而言,Camfil推荐使用T10等级或更高效率等级, 同时具有疏水性,且有较低和较稳定阻力的过滤器。



    右图显示了同时考虑两个标准的重要性。右图中所有过滤器的效率等级都大致相同,然而,过滤器A, B, C 由于水分旁通泄漏,阻力或两种原因兼有造成了过滤器的失效。过滤器D通过了耐雾测试,然而示踪指示剂显示其过滤器下游有水滴的存在,而过滤器E显示无水分旁通泄漏。结果显示过滤器E在高湿雾的环境条件下性能最好。

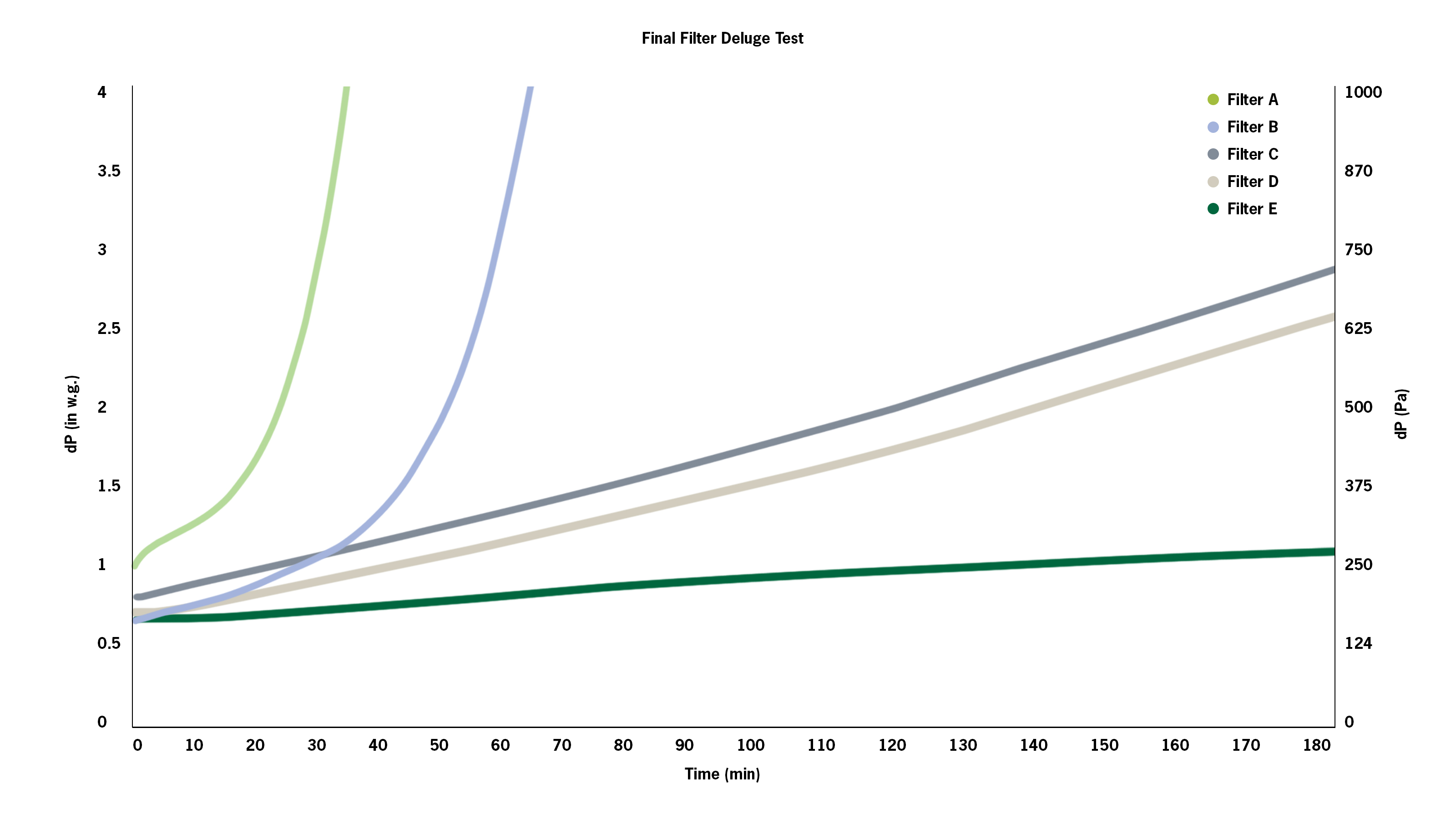

    图:终过滤器耐水雾测试结果比较

    表:终过滤器耐水雾测试和示踪指示剂测试结果比较

    终过滤器

    测试持续时间 (min)

    喷水量
    (升)

    旁通泄漏水量 (升)

    测试过程中过滤器最大阻力 (inch w.g. / pascal) 通过/失败

    可选示踪指示剂测试判断过滤器疏水性?
    Filter A T10 35
    15 0 4.0/ 1000 Fail -
    Filter B T10 65 18 14 4.0 / 1000 Fail -
    Filter C T10 180 74 20 2.9 / 720 Fail -
    Filter D T10 180 76.5 0 2.6 / 645 Pass No
    Filter E T10 180 76.5 0 1.2 / 300 Pass Yes

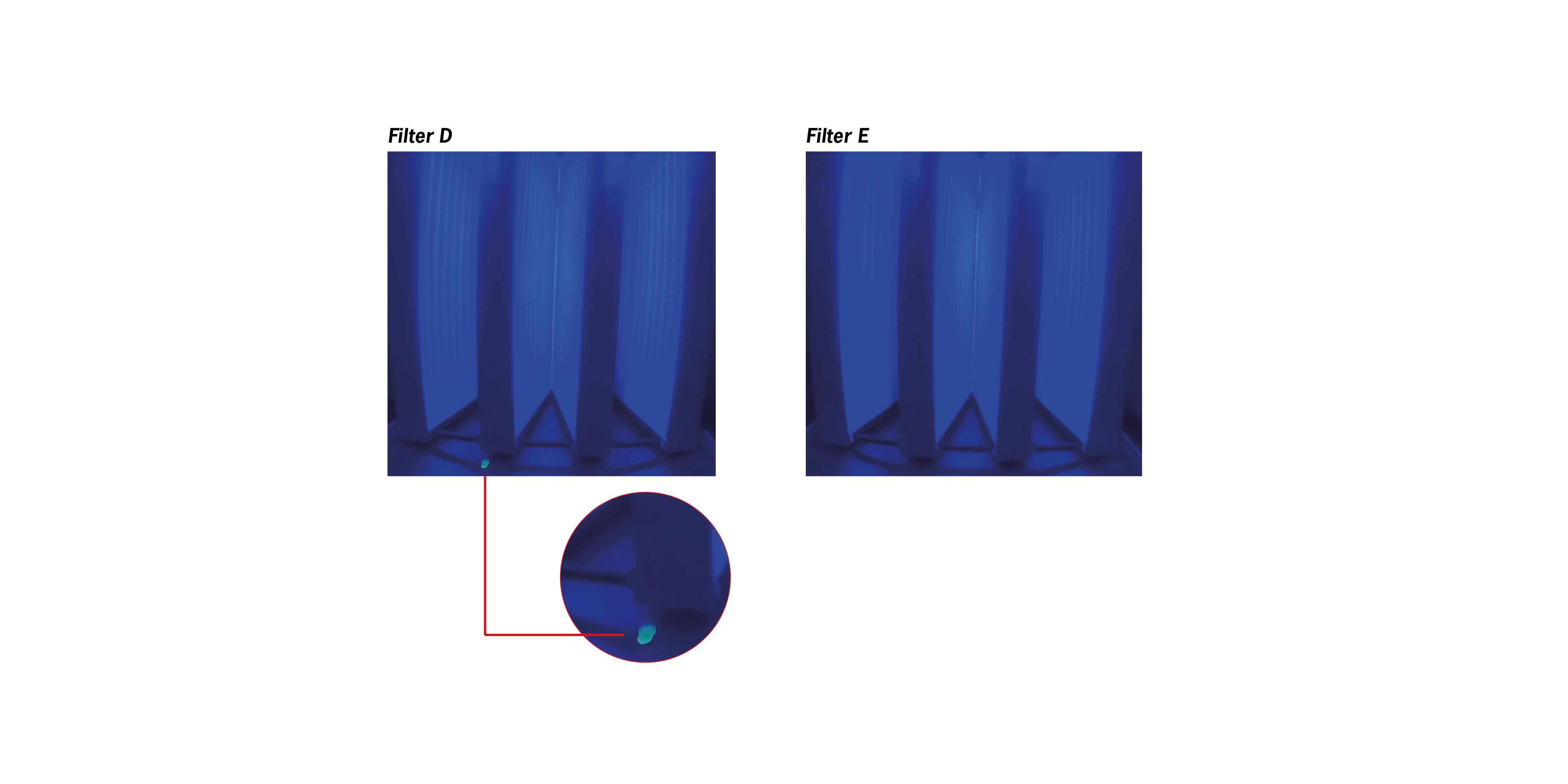

    图:示踪指示剂测试
