ISO 10121-3:2022

Publicerad den 17 oktober 2023

Vad är molekylär filtrering?

Molekyler är vanligtvis 1 000 till 10 000 gånger mindre än de allra minsta och mest svårfiltrerade partiklarna som måste hanteras med HEPA- och ULPA-filter. Typiska farliga gaser i utomhusluften är lättflyktiga organiska föreningar (VOC), svaveldioxid (SO₂), kväveoxid (NO₂) och ozon (O₃).

En kostnadseffektiv metod för att hantera skadliga och hälsofarliga gasformiga föroreningar är molekylärfiltrering. Molekylärfiltrering kan användas både i utomhusluftsystem (friskluftssystem) för att reglera föroreningar, och i recirkulationssystem för att motverka föroreningar som uppstått inomhus.

Alla Camfils molekylära filter använder sig av en teknik som kallas adsorption. Förenklat innebär detta att adsorbentmediat i sin utformning har håligheter som kan liknas vid en tvättsvamp som ger en extremt stor yta där molekylerna fäster. Nästan alla Camfils molekylära filter använder aktivt kol eller aktiv aluminiumoxid som adsorbentmedia. Molekylära filter kallas ibland även kemiska filter eller gasfilter.

Vad är ISO 10121?

Standarden ISO 10121 innehåller testmetoder för att bestämma effektiviteten mot olika gaser hos molekylära filtermedier (ISO 10121-1) och molekylära luftfilter (ISO 10121-2).

ISO 10121-3 är det första klassificeringssystemet för molekylära luftfilter som levererar friskluft till allmänna ventilationssystem. Standarden innehåller heltäckande filterklasser för de vanligaste luftföroreningarna i utomhus- och inomhusluft. Detta underlättar valet av ett molekylärt filter, beroende på utomhusluftens kvalitet och vilken miljö det är som ska skyddas.

Varför ISO 10121-3?

Ett antal studier har visat att farliga gaser, som ofta förekommer i luftföroreningar, kan vara förknippade med många negativa hälsoeffekter.

Ozon (O₃) bildas i vår atmosfär genom växelverkan mellan UV-ljus och gaser som bildas i olika förbränningsprocesser. Ozon utgör en andningsrisk. I Världshälsoorganisationens riktlinjer för god luftkvalitet fastställs en maximal genomsnittlig exponeringskoncentration på 60 μg/m³ för en period på åtta timmar under högsäsong.

Kväveoxid (NO₂) bildas som ett direkt resultat av förbränningsprocesser. NO₂är inte bara orsak till dimma och surt regn, utan är också skadligt för våra lungor genom att förvärra astmasymtom och öka känsligheten för infektioner. I Världshälsoorganisationens riktlinjer för god luftkvalitet fastställs en maximal genomsnittlig årlig exponeringskoncentration på 10 μg/m³.

Den största delen av svaveldioxid (SO₂) släpps ut vid förbränning av fossila bränslen i kraftverk och industriella processer. Vulkaner är en annan känd källa till SO₂. Hälsoeffekterna för SO₂ liknar de för O₃ och NO₂. I Världshälsoorganisationens riktlinjer för god luftkvalitet fastställs en maximal daglig exponeringskoncentration på 40 μg/m³.

Toluen (C₇H₈) är en organisk molekyl som i standarden används för att representera den mycket stora gruppen lättflyktiga organiska föreningar (VOC). Antalet källor till VOC är oändliga och kan finnas både inomhus och utomhus: det handlar bland annat om lösningsmedel, färger, byggmaterial, förbränningsprocesser, olja, gas, osv. På grund av variationen i lättflyktiga organiska föreningars kemiska egenskaper kan deras effekter sträcka sig frånofarliga med med obehaglig lukt till en dödlig effekt vid inandning eller med långtidseffekter som cancer.

Med de tydliga och lättförståeliga filterklasserna i ISO 10121-3 går det nu snabbt och enkelt att välja rätt molekylära luftfilter för en viss tilluftsapplikation baserat på hur effektiva molekylära filter är när det gäller att avlägsna de fyra gaserna. Valet liknar valet av lämpligt partikelfilter enligt ISO 16890.

Vad innebär klassificeringen?

FÖRORENING	D_N(mol per enhet GPACD ytarea) mol/m²			D_N(gram per enhet GPACD ytarea) g/m²
FÖRORENING	LD	MD	HD	LD	MD	HD
Ozon	1,5	6,0	24,0	72	288	1152
SO₂	1,5	6,0	24,0	96	384	1538
NO₂	1,5	6,0	24,0	69	276	1104
Toluen	1,5	6,0	24,0	138	553	2211

LD-, MD- och HD-doserna förutspår filtrets livslängd
(vLD (mycket lätta) är filter som inte är lika kvalificerade som LD)

LD (lätta) = relativt kort livslängd / låg kapacitet
MD (medel) = 4 gånger högre livslängd* / kapacitet
HD (tunga) = 16 gånger högre livslängd* / kapacitet

* jämfört med LD

%-värdet indikerar genomsnittlig effektivitet

LD 60 = 60 % genomsnittlig effektivitet under kort livslängd
MD 60 = 60 % genomsnittlig effektivitet under medellång livslängd
HD 60 = 60 % genomsnittlig effektivitet under mycket lång livslängd

Graph: exempel på produktens prestanda för toluen

Testmetod - översikt

En GPACD (anordning för avskiljning/filtrering av oönskade gaser och ångor) kan testas med alla fyra referensgaser.

Mätning av den initiala effektiviteten för respektive gas
Mätning av verkningsgraden kontra dosen för respektive gas
Testet avbryts så snart verkningsgraden sjunker under 50 %
Klassificering för respektive referensgas i klasser från lätt (LD) till tung (HD)
GPACD:er som inte kan klassificeras som lätta (LD) klassificeras som mycket lätta (vLD)
Beräkning av den integrerade verkningsgraden (avrundat nedåt i 5 %-steg)
Varje GPACD har totalt 4 klasser (en klass per referensgas)

Table: ISO 10121-3 klasser för Camfils produktfamilj "City"

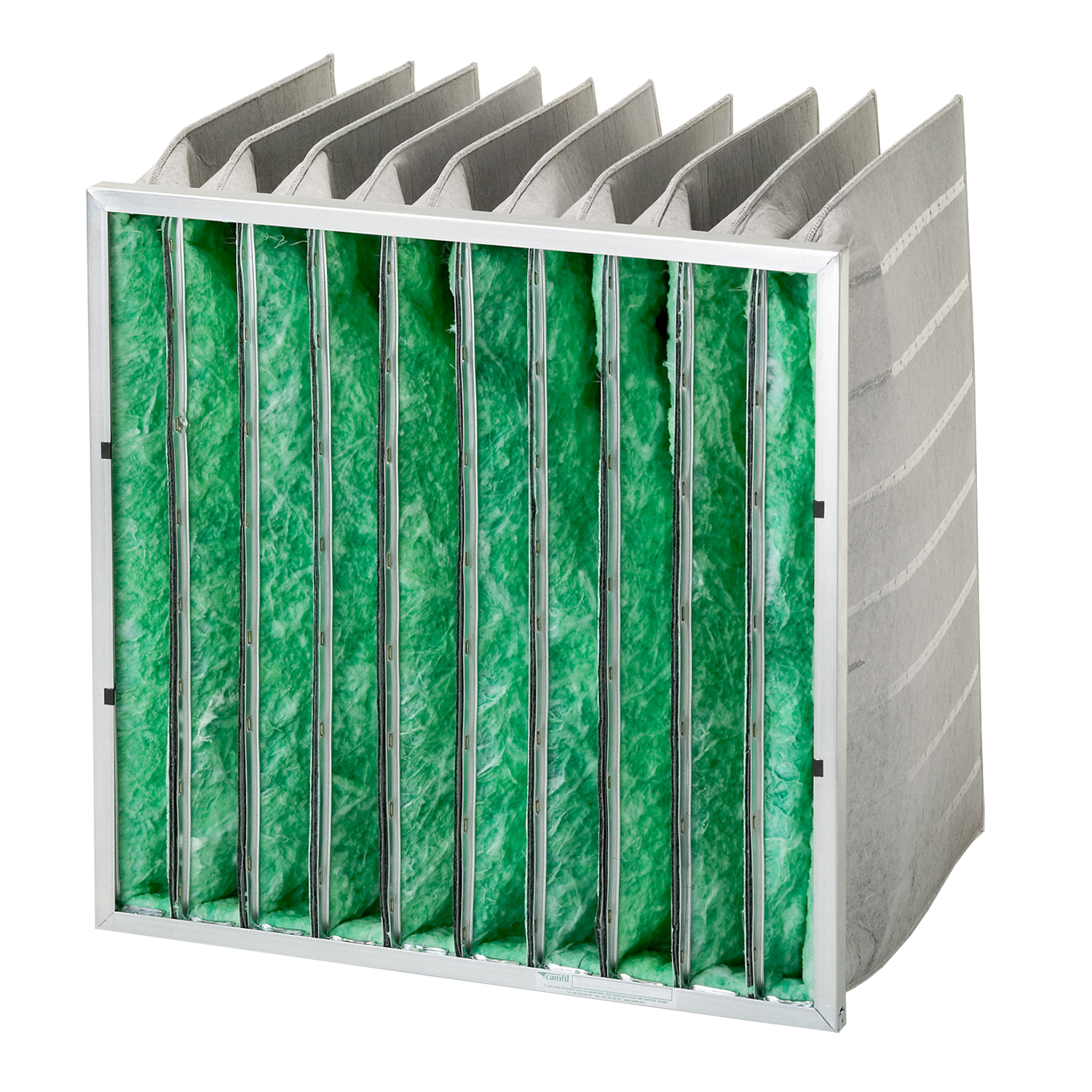

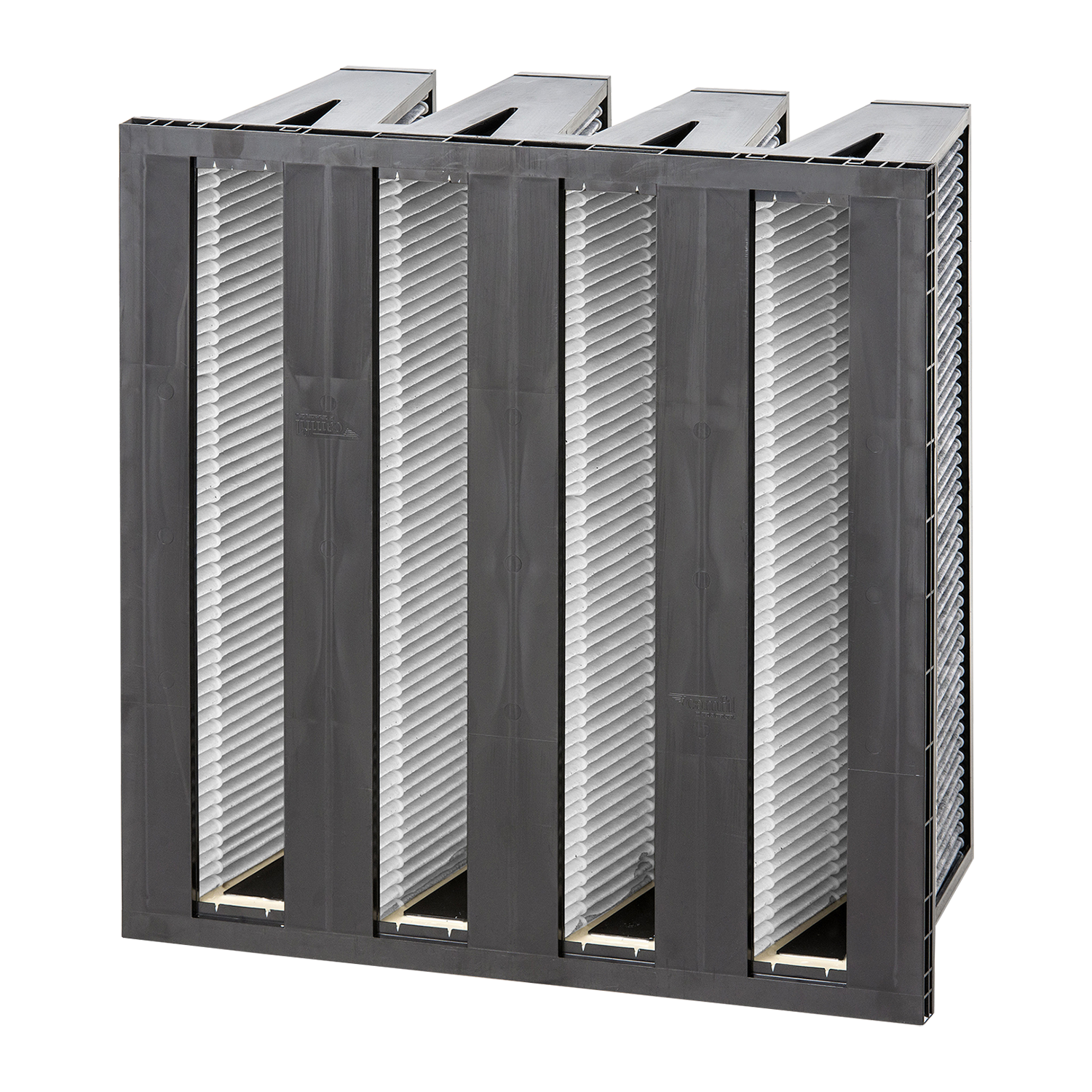

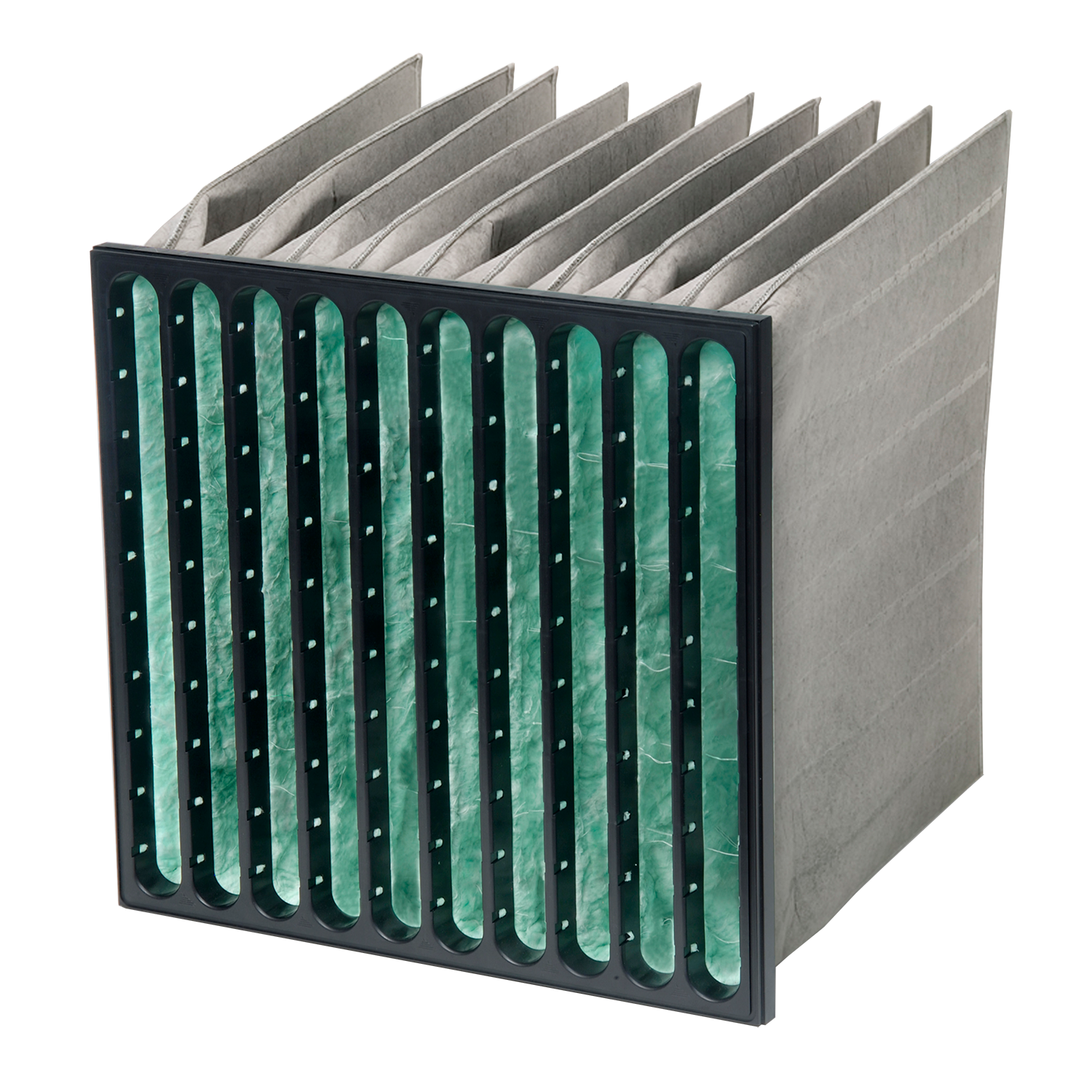

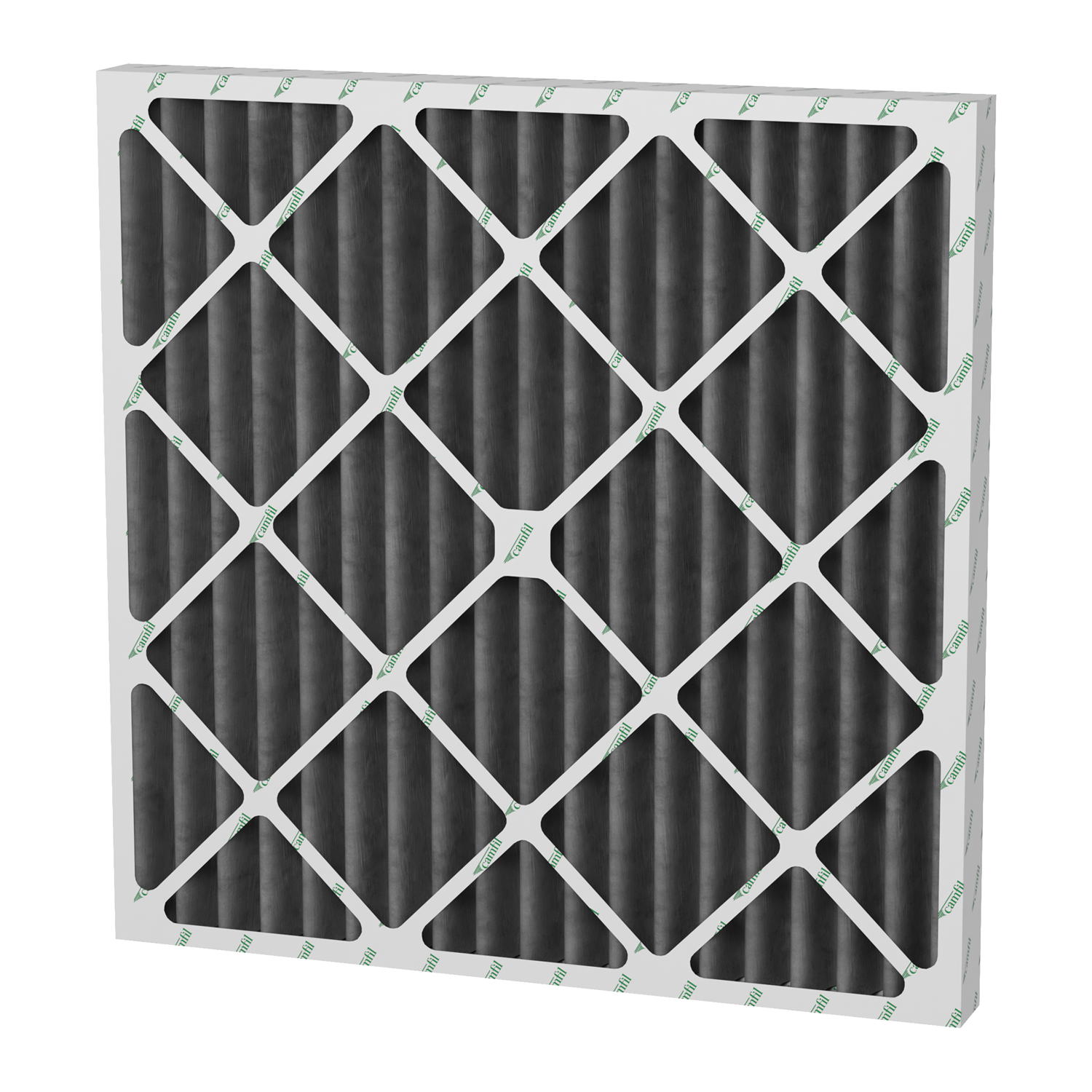

Produkt Djup	City-Flo XL 520 mm	CityPleat 200 44 mm	City-Flo 534 mm	CityCarb 292 mm
Reference	Show product	Show product	Show product	Show product
Ozon	vLD 20	LD 55	HD 85	HD 80
SO₂	vLD 10	vLD 30	MD 55	MD 50
NO₂	vLD 20	vLD 50	LD 85	LD 70
Toluen	vLD 30	LD 75	MD 80	MD 80
